Как сделать кондуктор под фрезер для ящичного соединения под «ласточкин хвост»

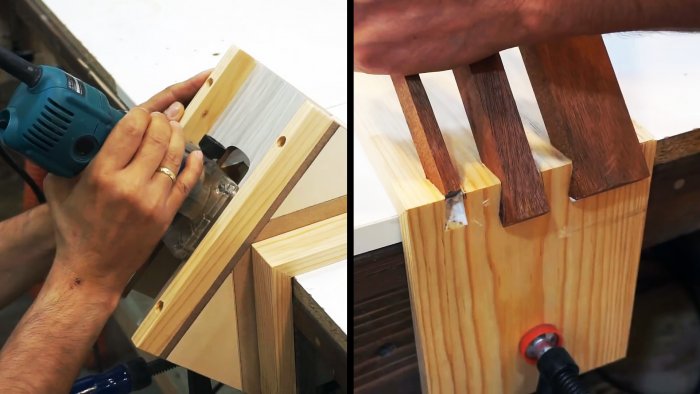

Ящичное угловое соединение шип-паз аккуратное и надежное. Но и его можно сделать более мощным, если готовить пазы фрезером под ласточкин хвост. Для этого потребуется собрать специальный кондуктор.

Материалы:

• Фанера 6 мм или обрезок ламината;
• фанера 18-20 мм или МДФ;
• рейка 15х30 мм;
• саморезы.

Процесс изготовления кондуктора

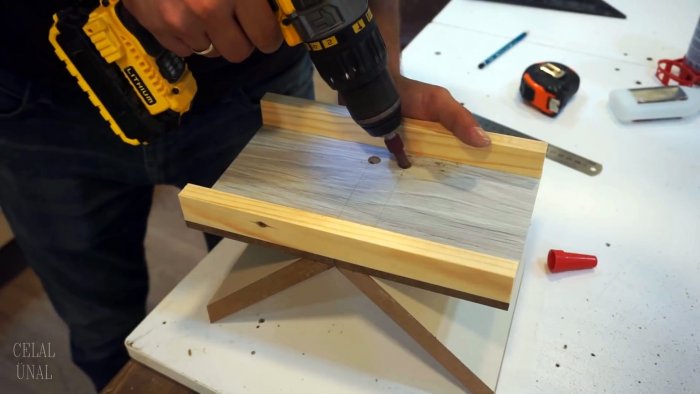

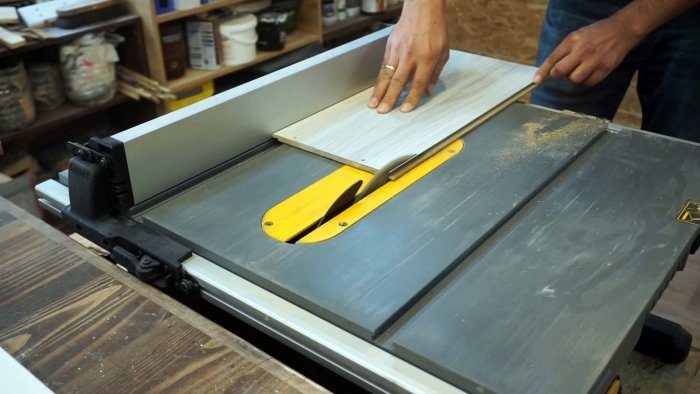

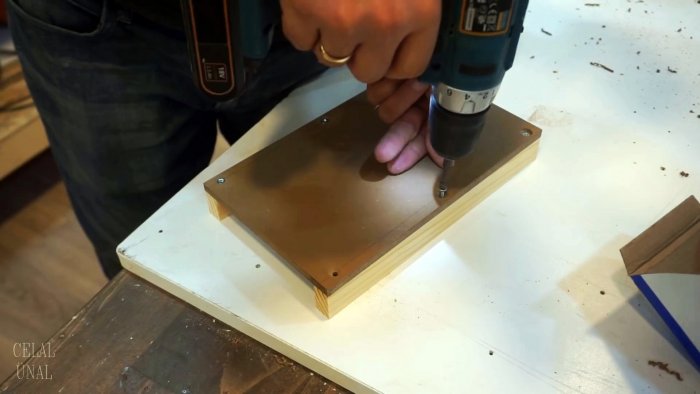

Из тонкой фанеры или ламината вырезаем подошву кондуктора размером 15х25 см. Вдоль по краям прикручиваем к нему рейки.

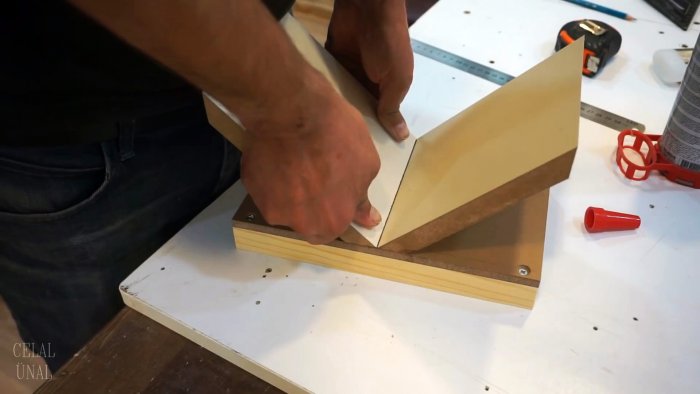

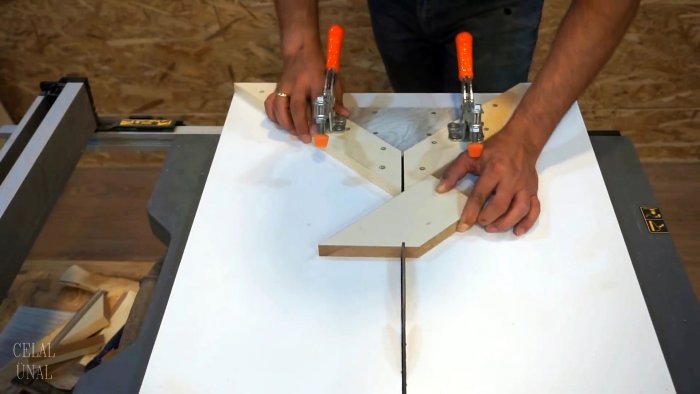

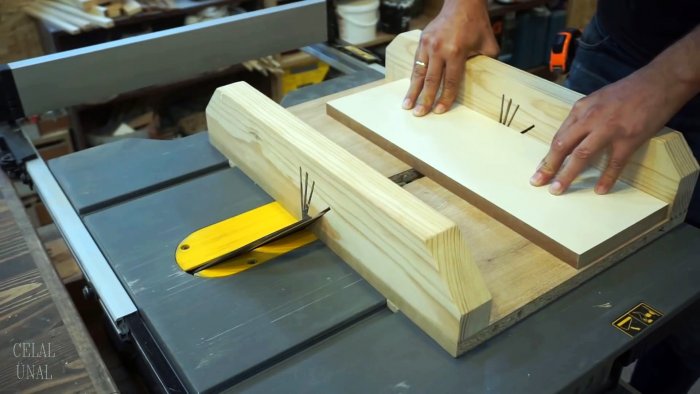

Отмечаем по центру заготовки поперечную линию. Затем вклеиваем по ней V-образные упоры с толстой фанеры или МДФ. Они собой представляют 2 отрезка с запиленными под 45 градусов торцами. С обратной стороны заготовки дополнительно укрепляются саморезами.

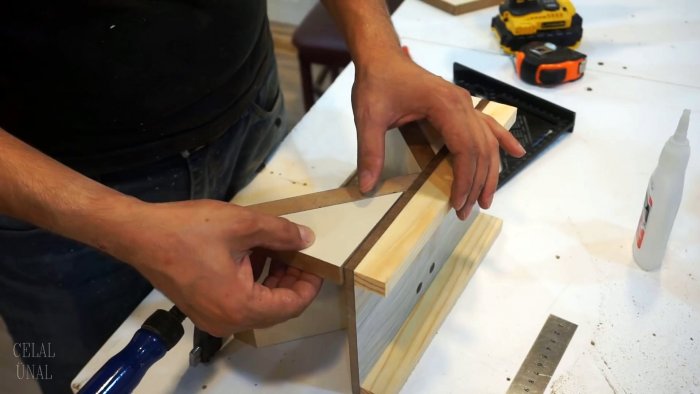

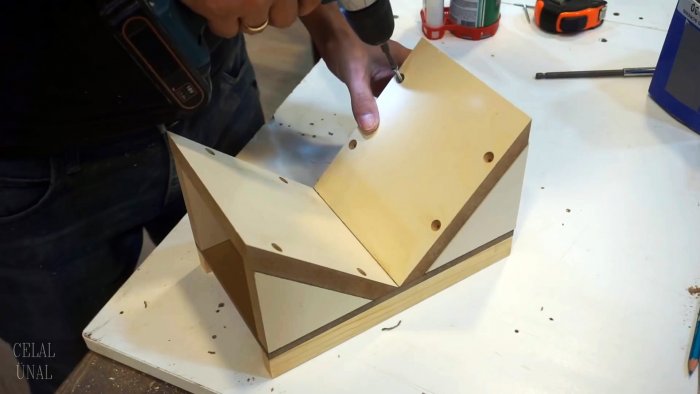

Для жесткости подпоры нужно укрепить, установив косынки из этого же материала. Соединения аналогично стягиваются саморезами, шляпки которых обязательно нужно утопить.

Для кондуктора дополнительно потребуются 2 приставка из бруска, равные по длине его подошве. У них выбирается четверть. Затем фрезеруем в подошве кондуктора широкий паз.
